المواسير الهيكلية

معايير المواسير الهيكلية الفولاذية ASTM A53 and ASME SA53

ننتج أساسا مجموعة من درجات المواسير الهيكلية الفولاذية مثل A53A , A53B, SA53A و SA53B

الإستخدامات

• المواسير الهيكلية هي عادة تستخدم في التركيبة العامة أو التركيبة الميكانيكية
• المواسير الهيكلية الفولاذية يمكن إستخدامها لأنتاج خطوط الأنابيب, السفينة, المعدات, قطع تركيب الأنبيب و الهيكلة الميكانيكية لأنابيب الصلب الغير ملحومة
• المواسير الهيكلية الفولاذية JST يمكن أن تستخدم في البناء مثل هيكلة الباحات, ركائز بحرية, تركيبة المطار, حوض السفن, أبواب الأمن, باب المرأب, تقوية بطانة الأبواب و النوافذ الحديدية, الجزء الداخلي للجدار , هيكلة كابلات الجسر و حوائل حماية الطرق السريعة , قضبان السكك الحديدية, الديكور, الإقامة, انابيب الزينة.
• المواسير الهيكلية الفولاذية يمكن استخدامها أيضا في الزراعة (معدات زراعية,الهندسة,عمليات المادة, أجزاء الألات......................الخ ). وكذلك الأجزاء التلقائية (صناعة السيارات والحافلات و وسائل النقل)
• المواسير الهيكلية الفولاذية JST تستخدم في النقل, مثل دَرابْزين الماش, حاجز الحماية, هيكلة الساحات, تجهيزات الشوارع
  السياج ...................الى غيرها.
• المواسير الهيكلية الفولاذية يمكن أيضا استخدامها في الألات , الإنارة بالطاقة الشمسية, حقل النفط البحري, معدات المناجم,
  الأدوات الحديدية الكهربائية والميكانيكية , المناجم , رفوف السوبر ماركت, الأثاث, معدات المدارس.....................الخ

المزايا بالمقارنة مع انابيب البناء الأخرى , المواسير الهيكلية الفولاذية JST تتمتع بالعديد من المزايا في التصميم , الإستخدام , البناء و جوانب اقتصاد متكامل , يتمتعون بتكاليف منخفضة و يمكن نقلهم في أي وقت.

مادة المواسير الهيكلية الصلبة

• الغير ملحوم: الأنابيب الخام ,( فولاذ مدلفن أو كون كاستين) الأنبوب الأم
• الملحوم : الحديد الصلب المدلفن الملفوف, ( HRC) , الصلب المدلفن على البارد, فلاذ شريطي مجلفن

عمليات انتاج المواسير الهيكلية الفولاذية

• غير الملحوم: المدلفن , المدقق الساخن
• الملحوم, ERW (ملحوم المقاومة الكهربائية )
• الإكساء: جلفنة الهوت ديب, الجلفنة الكهربائية

أبعاد المواسير الهيكلية الفولاذية

• جوف المواسير الهيكلية الفولاذية
• الجوف ( 10 ملم×10 ملم )إلى ( 500 ملم×500 ملم)
  المستطيلي( 10ملم×20ملم ) إلى ( 600 ملم×400ملم)
  الدائري 1\8" - "4
  سمك الجدار 0,5 إلى 20 ملم
  طول تجويف المواسير الهيكلية الفولاذية 0,3 متر إلى 18 متر تبعا لمتطلبات الزبون
• سقالات الأنابيب
• القطر الخارجي 38 ملم, 42 ملم, 48,3 ملم إلى 48, 6 ملم.
  سمك الجدار 2ملم, 2,5 ملم, 2,75 ملم, 3,0 ملم , 3,25 ملم , 3,85 ملم, 4ملم
  طول هذه المواسير الهيكلية الفولاذية : 0.3 متر إلى 18 متر
  نهاية الأنبوب, ساحة القطع, ثقابة مزالة .
  الواجهة: مزيت قليلا, هوت ديب مجلفن, مجلفن كهربائيا, أسود
  المعالجة الحرارية: تخمير مشرق, تخمير أسود

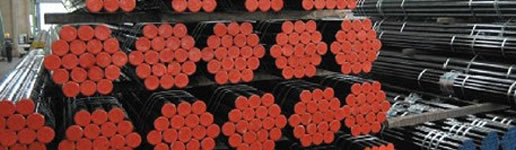

تعبئة المواسير الهيكلية الصلبة نقوم بتعبئة المواسير الهيكلية الفولاذية بسدادات بلاستيكية لكلا النهايتين , نستخدم حزمة انابيب سداسية ( على الأكثر 2000 كلغ)
مع بعض شرائط الفلاذ , هناك بطاقتين بيانيتين على كل حزمة,
يمكننا أيضا تغليف المنتج بغلاف مضاد للمياه, PVC كم و خيش مع بعض شرائط الفولاذ

بيانات المواسير الهيكلية الفولاذية

القيمة العددية	العنصر
يجب أن تكون وفقا مع المعيار GB\T17395 للإيقاعات الصلبة غير الملحومة	القطر الخارجي و سمك الجدار
أنابيب الملف الساخن هي 3 متر إلى 12 متر, أنابيب الصلب الملف البارد أو الأنبوب الصلب المسحب على البارد هو من 2 متر إلى 10,5 متر	الطول
1.      عندما يكون سمك الجدار أقل من أو يساوي 15 ملم يجب أن لا تتجاوز 1,5mm\m 2.      عندما يكون سمك الجدارأقل من أو يساوي 15 ملم إلى 30 ملم يجب أن لا تتجاوز 2mm\m   3.      عندما  يكون سمك الجدار أكثر من 351 ملم , يجب أن لا تتجاوز  3mm\m		الإلتواء

الإنحراف المسمح به للقطر الخارجي و سمك الجدار

النوع	الحجم		الإنحراف المسموح
			الدرجة العادية	الدرجة العالية
أنابيب مدلفنة على البارد	القطر الخارجي	50>	± 0.50 mm	± 0.40 mm
		50≤	± 1 %	± 0.75 %
	سمك الجدار	4>	± 12.5 % (Min. ± 0.40 mm)	± 10 %  (Min. ± 0.30 mm)
		4-20≤	+15%, -12.5%	± 10 %
		20<	± 12.5%	± 10%
أنابيب مسحوبة على البارد	القطر الخارجي	6-10	± 0.20 mm	± 0.10 mm
		-<10-30	± 0.40 mm	± 0.20 mm
		<30-50	± 0.45 mm	± 0.25 mm
		50<	± 1 %	± 0.5 %
	سمك الجدار	1≥	± 0.15 mm	± 0.12 mm
		<1-3	+ 15 %, - 10 %	± 10 %
		3<	+ 12.5, - 10 %	± 10 %
ملاحظة : بالنسبة للأنابيب المسحوبة على البارد بقطر خارجي ليس أكثر من 351ملم, الإنحراف المسموح به هو ± 18%

تأسس في 1984, مصنع جيانغ ين تشانغ جيانغ الصانع لأنابيب الصلب هو رائد صناعة المواسير الهيكلية الفولاذية في الصين, منتجاتنا تغطي أساسا الأغلفة, الأنابيب, خطوط الأنابيب, أنابيب الحفر, مراجل أنابيب ذات الضغط العالي, الأنابيب البحرية, الأنابيب المخروطية, أنابيب الدعم الهيدروليكي , أنابيب السائل.........الخ. كل هذه المنتجات حصلت على شهادات API 5CT, API 5L, API 5DP, CCS, LR, DNV, ABS, NK, BV, GL, PED, SGS , ISO9001:2000 و ISO14001:2004 , مواسير الهيكلية الصلبة JST قد فازت بالثناء و التقدير على نطاق واسع من العملاء.
